我国公路隧路建设在国度开发战术布景下高速发展，随着隧路运营里程增长，人为隧路检测的方式已经不能满足当下的隧路检测需要，其弊端有检测危险性高、检测速度慢、人为成本高、影响路路正常通杏注易产生探查遗漏和判断失误等问题。

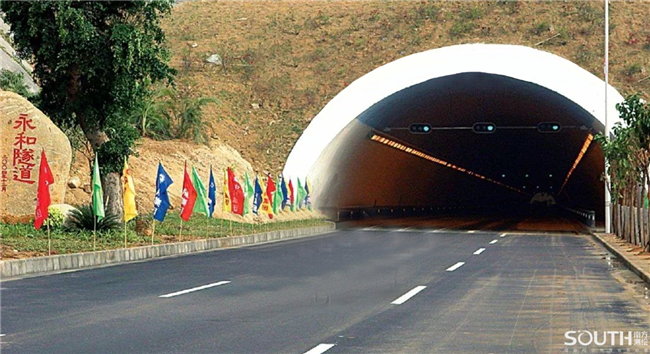

昭通永和隧路是昭通市一处年限较长的隧路，已经起头出现老化景象，急需安全检测的配套设备� ？突б笤诓挥跋煊篮退砺氛Ｔ擞那榭鱿�，获取毫米级隧路裂缝、破损、掉块、洇湿、渗漏等结构病害参数，作为施工前后病害检测对比的凭据。为实时相识周边施工项目可能对永和隧路造成的影响，南方技术团队在施工前和施工后都对隧路近况进行了全面调查。在隧路检测环节，J9集团昭通分公司选取集团自主研发的VTM-F1公路隧路急剧检测系统中高分辨率的面阵相机对隧路结构表观数据信息进行智能采集，该系统重要用于隧路初砌病害和概括变形急剧检测，可进行智能病害鉴别、图像拼接和检测汇报天生。
效能高

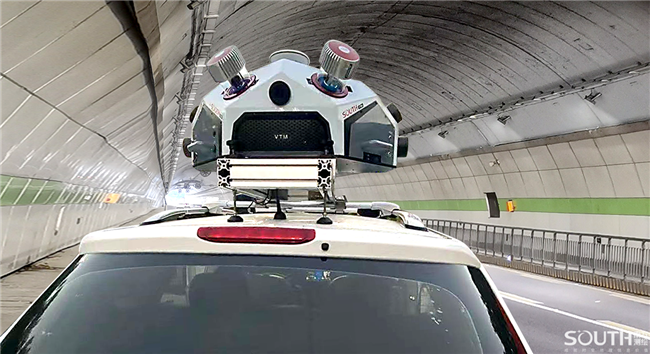

客户要求我们高效地采集隧路结构表观的病害信息，VTM-F1公路隧路急剧检测系统以20km/h-40km/h的车速起头检测作业，78度广角的面阵相机能够同时从三个分歧方向对隧路盾构内壁进行移动高频摄影丈量，获得全角度隧路栅格影像，高效直观地鉴别隧路表观病害信息。
VTM-F1公路隧路急剧检测系统的操作极度轻便，只必要一名司机和一名技术操作人员即可实现整个检测工作，极度钟就能够实现设备布设，一键节造启停。在无需封路的情况下能够通过无损检测的方式实现所有隧路综合数据的采集工作，急剧完玉成长1073米永和隧路病害检测工作并提交汇报，整体工作效能是通例隧路病害检测的3倍以上。
影像清
永和隧路表观的各结构病害参数要求达到毫米级，VTM-F1公路隧路急剧检测系统的高分辨率面阵相机像素达900万，采集帧率达20HZ。作业时，检测系统能够对隧路表表进行持续性摄像，把每个摄像头获取的分歧图像综合成像，做到影像高清、视野清澈、噪点少、畸变幼，可鉴别2毫米以上的裂缝等病害，满足该项主张工程必要。并且每两张相邻照片之间的沉叠率均大于80%，对照片的拼接和病害的判读越发清澈、正确。

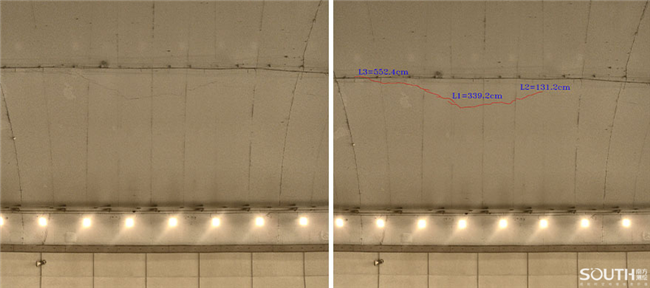

裂缝精度达到2mm
数据准
该项主张检测数据为基础的成就数据，施工后必要作为再次检测病害信息对比的凭据。结合系统内的里程计参数对应隧路内的栅格影像信息，系统采集到的高清影像可能明确病害地位，并在图像拼接过程中保障数据的真实性和靠得住性。系统可能凭据隧路断面图得出相机至隧路顶部的距离，通过距离分析像素单元距离，从而得出裂缝病害长度，并将检测采集隧路根基信息、病害数据以及影像资料等形成隧路信息大数据，为隧路运营安全提供坚实的数据保险。

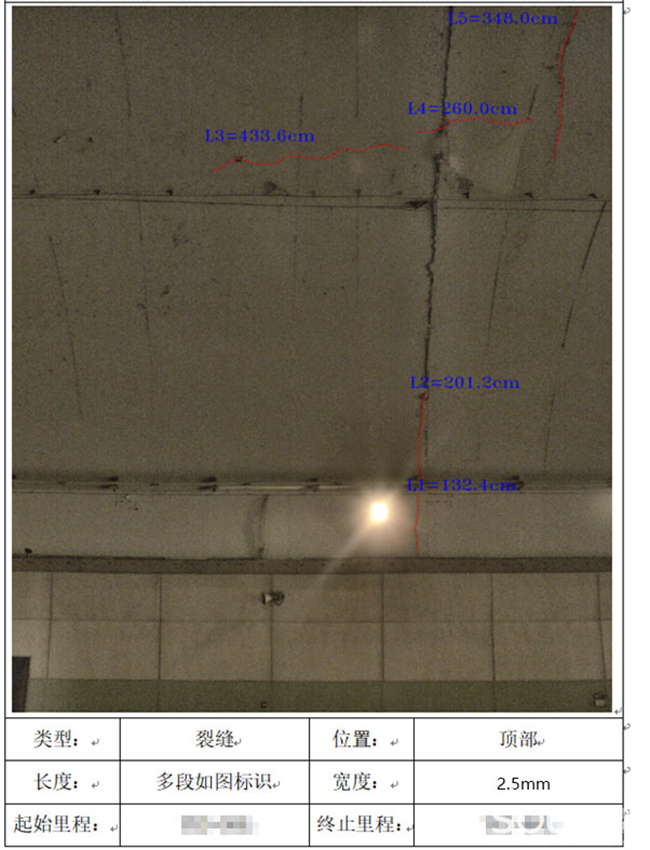

病害信息明细表
目前，VTM-F1公路隧路急剧检测系统已在多个隧路进行检测作业。了局证明，该系统齐全满足检测隧路表观病害信息的各项技术需要，也成功解决了之前隧路检测的速度、精度和安全等问题。
总结
VTM-F1公路隧路急剧检测系统
效能高、影像清、数据准
面阵相机像素达900万，
采集帧率达20HZ
裂缝鉴别宽度达2mm
病害提取高效
整体工作效能提高3倍以上
